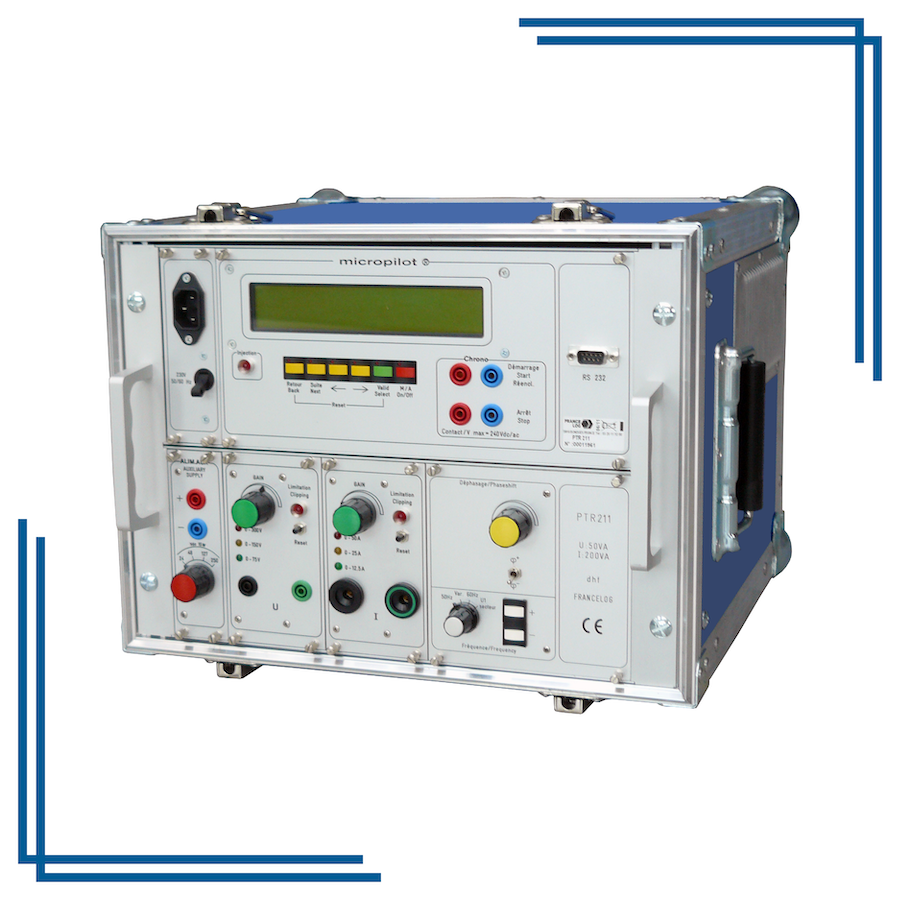

Valise d'injection Secondaire 300V PTR211

Automate géré par micro contrôleur, avec afficheur LCD rétroéclairé, touches de fonctions, et menus déroulants, permettant d’exécuter les opérations suivantes :

• Configuration du type d’essai.
• Configuration du réglage «normal» ou «défaut».
• Choix des gammes de courant ou tension.
• Affichage :
  • du courant,
  • des tensions simples
  • de la tension homopolaire.
• Mesure de l’amplitude (RMS) :
  • 0,2% de la gamme.
• Commande de l’injection du courant et/ou de la tension, avec démarrage du chronomètre dès le passage de la configuration «normale» à la configuration «défaut» et arrêt automatique par les bornes «Arrêt».
• Mesure de la fréquence :
  • précision 0,01Hz ± 1 digit.
• Mesure du déphasage :
  • précision 1° ± 1 digit.
• Mesure des temps :
  • jusqu’ à 2000 s (résolution 1 ms).
• Mesure des temps de réenclencheurs, injection sur défaut.
• Reconnaissance de l’état de l’information de déclenchement (contact ou tension de 24 à 240 Vcc).
• Mémorisation automatique du seuil de déclenchement.
• Sortie série RS232.
• Matériel certifié CEM selon EN 50081-2 et EN 50082-2.

• Bornes de sécurité sortie courant ø6mm avec verrouillage.
• Bornes de sécurité sortie tension et chronomètre ø4mm.
• Tiges filetées adaptables sur borne courant fournies.
• Réducteurs ø6 / ø4 pour bornes courant.

• Asservissement en courant et tension.
• Réglage par potentiomètres par pas de 0,01A en courant et 0,1V en tension.
• Protection contre la surcharge, témoin et poussoir de réarmement.
• Fréquence : Fixe 50Hz – Variable de 40 à 65Hz par pas de 0,01Hz.
• Déphasage : Variable de 0 à 360°, réglage par touches «+» et «-».
• 1 Générateur de tension 50VA :


  Gamme U	75V	150V	300V
  I max.	0.66A	0.33A	0.16A
  Temps	Permanent	Permanent	Permanent

• 1 Générateur de courant 200VA :


  Gamme I	5A	12,5A	25A	50A
  U max.	40V	16V	8V	4V
  Temps	10 min	10 min	5 min	1 min

Version PTR211 : 3 gammes courant 5A/25A/50A (200VA).
Version PTR211-P : 3 gammes courant 5A/12,5A/25A (200VA).
Version PTR211-N : 3 gammes courant 12,5A/25A/50A (200VA).

• Alimentation générale 115Vac.
  • Version PTR011 : Puissance courant 50VA.
  • Fréquence : variable de 40 à 400 Hz par pas de 0,1Hz.
  • Alimentation auxiliaire : 24/48/127 Vcc (15W) 100Vca (15VA).
  • Autres gammes de tension ou de courant sur demande.
  • Plateau à roulettes.
