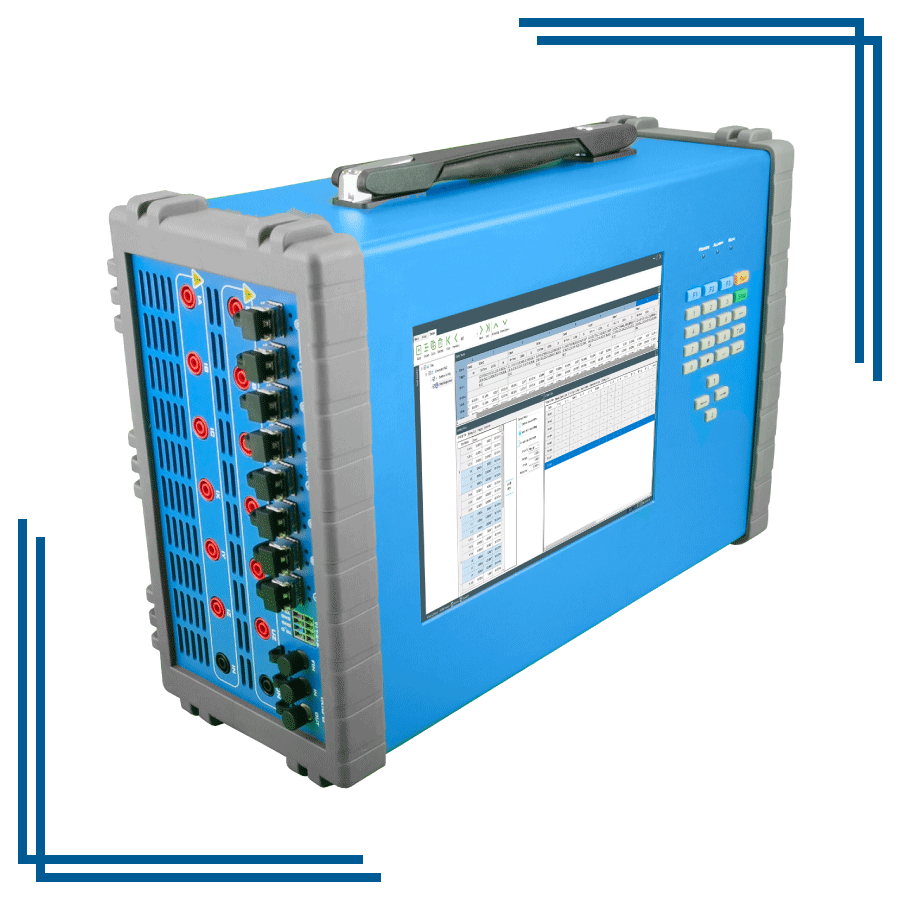

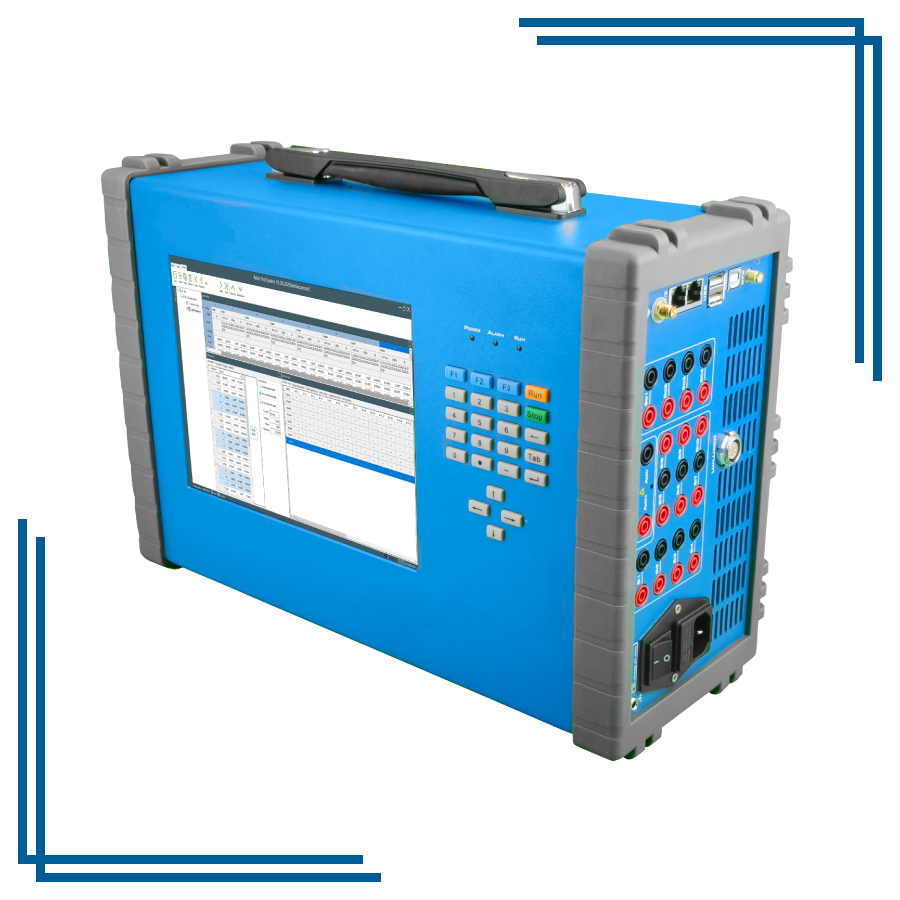

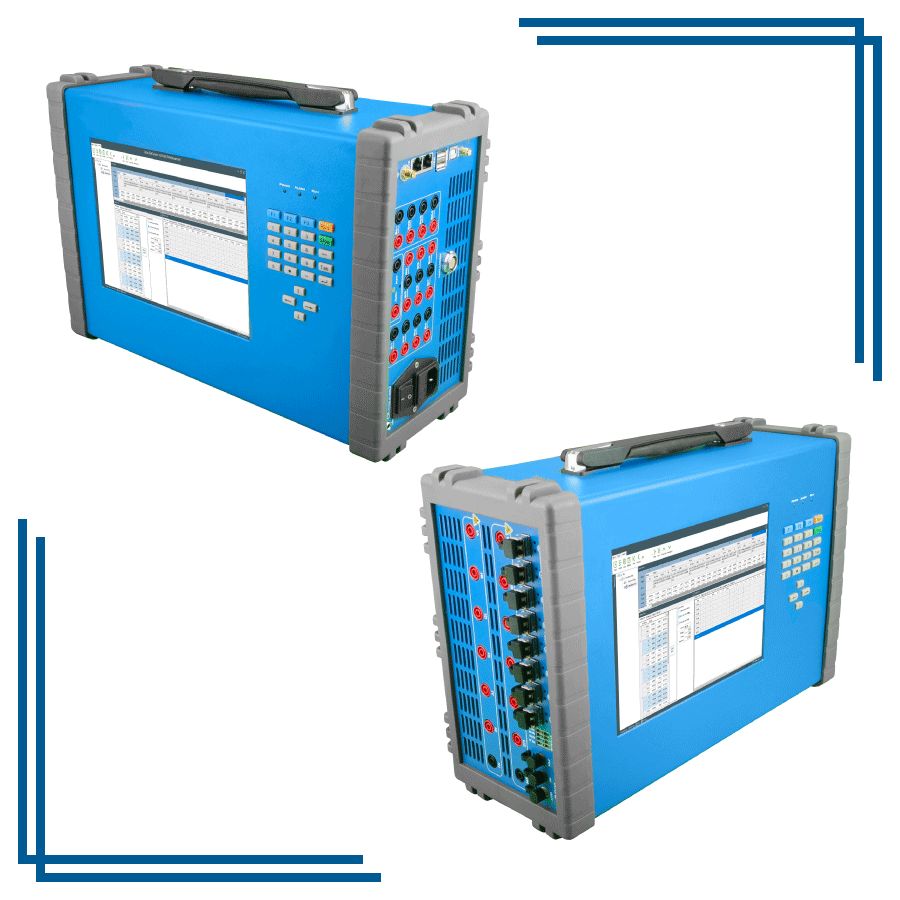

Valise d'injection Universelle FLKF86P, innovation, puissance et légèreté

• Interface Homme-Machine
  • Afficheur : LCD de 9,7 pouces, écran tactile 1024×768
  • Pavé numérique : Touche numérique + touche direction
  • Logiciel PC en option : Fonction AC, Rampe, Séquence d’état, Harmonique, Distance, I/t à temps inverse, Calibration Transducteurs et compteurs, Gestion des fichiers Xrio/Rio
• Port de Synchronisation
  • Synchronisation par satellite : 1 x SMA, utilisation pour l’interface d’antenne GPS (option)
  • Fibre IRIG-B : 2 x ST, 1 pour la transmission, 1 pour la réception
  • Électrique IRIG-B : 1 borne phoenix 6 broches x 5,08 mm, 1 pour la transmission, 1 pour la réception
  • Synchronisation des déclencheurs externes : 1 × 4 broches 5,08mm
    entrée et sortie de déclenchement externe
  • 2 x RJ45, 1 x RS232, 2 x USB2

• Entrée binaire :
  • Nombre / Isolation électrique : 10 paires d’entrées isolées électriquement
  • Impédance d’entrée : 5 k? à 13k? (contact non polarisé)
  • Fonction d’entrée : Tension 0V à 300Vdc ou contact sec
  • Fréquence d’échantillonnage : 10 kHz
  • Résolution : 10us
  • Plage de mesure du temps : 105s
  • Précision : ±1ms @ < 1s ou ±0.1% @ ?1s
  • Temps de rebond : 0 à 25 ms (contrôlé par logiciel)
• Sortie binaire :
  • Nombre : 4 paires de sorties
  • Type : Transistor à vitesse rapide
  • Capacité de coupure AC : Vmax : 250 Vac / Imax : 0,5 A
  • Capacité de coupure DC : Vmax : 250 Vdc / Imax : 0,5 A
  • Isolation électrique : Toutes les paires sont isolées

Sources de Courant Alternatif :

• Amplitude et puissance :
  • 35Aac @ 425VA max par phase
  • 70Aac @ 670VA max par phase
• Précision :
  • <0,02% Rd+0,01% Typique pour I<0,5A
  • <0.05%Rd+0.02%Rg Garantie pour I>0,5A
• Gamme :
  • Gamme I : Gamme 3A
  • Gamme II : Gamme automatique 35A
• Résolution : 1mA
• Distorsion : <0.025%Typique / <0.07% Garantie
• Temps de Réponse : <100us

Source de Courant Continu :

• Amplitude et puissance :
  • 3 × 20Adc @ 400W max
  • 0 à 60Adc @ 600W max
• Précision :
  • ±5mA @ <1A
  • ±0.2% @ ?1A
• Temps de Réponse : <100us

Source de Tension Alternative :

• Amplitude et puissance :
  • 310Vac @ 105VA max chacun
  • 620Vac @ 175VA max chacun
• Précision :
  • <0.015%Rd+0.005%Rg Typique pour V<2V
  • <0.04%Rd+0.01%Rg Garantie pour V>2V
• Gamme :
  • Gamme I : Gamme 30V
  • Gamme II : Gamme automatique 310V
• Résolution : 1mV
• Distorsion : <0.015%Typique / <0.05% Garantie
• Temps de Réponse : <100us

Source de Tension Continue :

• Amplitude et puissance : 4 x 350Vdc @ 100W max
• Précision :
  • ±10mV @ <5V
  • ±0.2% @ ?5V
• Temps de Réponse : <100us

• Gamme de fréquence : DC à 1000Hz, transitoire 3000Hz
• Précision en fréquence : ±0,5 ppm
• Résolution en fréquence : 0,001 Hz
• Plage de déphasage : -360° à 360 °
• Précision en déphasage : <0.02° Typ. / <0.1° Guar. 50/60Hz
• Résolution en déphasage : 0,001°

• Gamme :
  • 8 à 60Vdc (1,16 A max) – Précision < 2 %
  • 60 à 120Vdc (0,58 A max ) – Précision < 1 %
  • 120 à 350Vdc (0,2 A max) – Précision <0,5 %
• Puissance : >69W max
• Résolution : 10mV
• Protection : Contre les courts-circuits et les surcharges
• Isolation : Isolé des autres sorties

Options :

• Fonction IEC61850 SV et Ports Ethernet GOOSE
• Fonction Étalonnage des transducteurs
• Fonction Étalonnage des compteurs d’énergie
• Fonction de sortie de signal à 10 canaux de bas niveau

Références :

• FLKF86P (4U + 3I) : 4 x 310Vac + 3 x 35Aac ou 1 x 70Aac
• FLKF86P (4U + 6I) : 4 x 310Vac + 6 x 35Aac ou 3 x 70Aac
• FLKF86P (6U + 6I) : 6 x 310Vac + 6 x 35Aac ou 3 x 70Aac
